■ 13_02. LANの種類 ■

　

　　LANには、有線LAN と 無線LAN が有ります。

　　事業所では有線LANが主流ですが、家庭や公共スペースでは無線LANの利用が増えています。

　

　

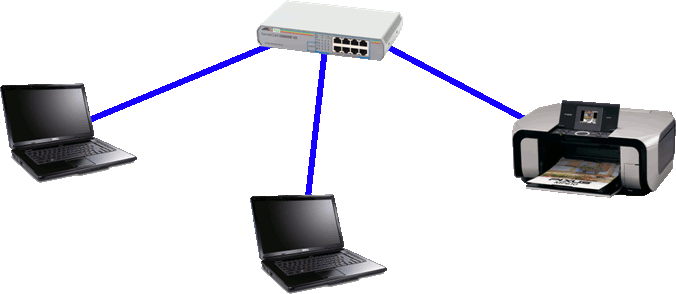

■ 有線LAN

　　

　

　　有線LANは、機器同士をLANケーブルでつないで通信します。

　　宅内の有線LANは、特別な設定もほとんど必要なく、簡単に構築できます。

　

　　＜有線LANの特徴＞

　　　　☆LANケーブルを接続するだけで簡単に利用できます。

　　　　☆ほとんどのネットワーク機器やパソコンに、標準で装備されています。

　　　　☆比較的安定した通信が行えます。

　　　　★LANケーブルの引き回しが必要です。

　

　

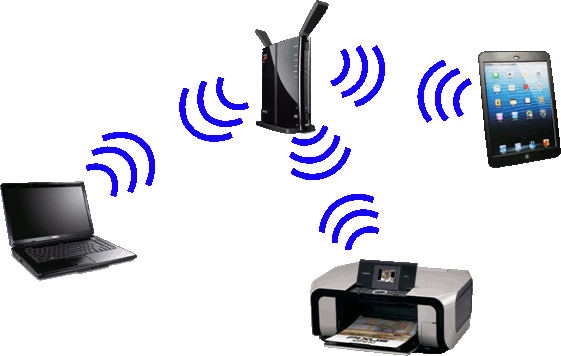

■ 無線LAN

　　

　

　　無線LANは、無線電波で通信するLANですが、スマホやタブレットの普及で急速に進化しています。

　

　　＜無線LANの特徴＞

　　　　☆ケーブルの引き回しが不要です。

　　　　★ノイズや電波干渉によって通信が不安定になることがあります。

　　　　△セキュリティの設定を正しく行う必要があります（現在は自動設定できる機器が多いです）

　

　

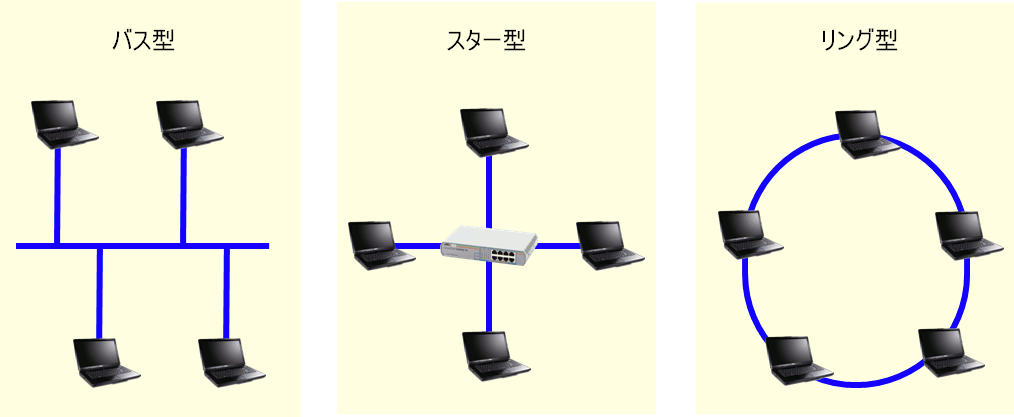

■ 有線LANの接続形態（トポロジー）

　

　　ネットワーク機器 と ネットワーク配線 の関係を、トポロジといいます。

　　LANのトポロジの主流は、スター型です。

　

　　

　

　

■ 有線LAN接続に必要なもの

　

　　有線LANを組む場合に必要な機材は、LANケーブル、LANカード、HUBの３種類です。

　

　

■ LANケーブル

　

　　

　

　　LANケーブルで、パソコン、プリンター、HUBなどを繋ぎます。

　　HUBとHUB、パソコンとパソコン、パソコンとネットワークプリンタも、LANケーブルで繋ぎます。

　　今どきのプリンターは、殆ど無線LANに対応していて、無線LAN対応の表示すら省かれています。

　　１台のパソコンならUSBケーブルでプリンターを繋ぐのが簡単で一般的ですが、

　　複数のパソコンでプリンタを共有する場合、LANケーブルで繋ぐほうが簡単で便利です。

　

　

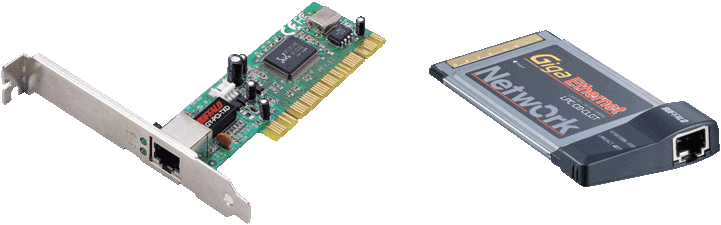

■ LANカード（ NIC、LANボード、、、呼び名が違うだけで同じものです）

　

　　

　

　　今や、LANカード（NIC）の内蔵されていないパソコンは（自作機を除き）探すのが難しいです。

　　LAN接続やインターネット接続が当たり前の時代なので LANカードは最低１つ付いています。

　　パソコンでLANやインターネットに接続しているときは、LANカード（NIC）が働いています。

　

　

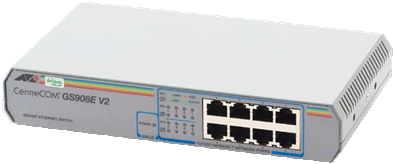

■ HUB（ ハブ ）

　

　　

　

　　パソコンやプリンターを LANケーブルで繋ぎ、データのやりとりを中継する装置です。

　　現在は殆どがスイッチングHUBで、HUB＋スイッチ（ポート切り替え）の役割を備えています。

　　昨今の家庭用ブロードバンド・ルータはスイッチングHUBの役割も果たします。

　　HUBにパソコンやプリンタをLANケーブルで繋げば、LANの配線が終わります。

　

　

■ 有線LANの規格

　

　　LANを組む場合、Ｅｔｈｅｒｎｅｔ （ イーサネット ）という規格があるので

　　メーカーや機種を気にせず、パソコン同士やパソコンとプリンタを繋いで利用できます。

　

　　■ イーサネットは、IEEE802.3で規格されています。

　　　・ 厳密にはイサーネット→IEEE802.3が規格化されました。

　　　・ IEEE（米国電気電子技術者協会）はLANの標準化を推進する組織です

　

　　■ イーサネットは、OSI参照モデルのデータリンク層、物理層で、詳細が規定されています。

　　　・ アクセス制御方式：　CSMA/CD （別のところで詳しく説明しています）

　　　・ データ伝送方式：　　ベースバンド （別のところで詳しく説明しています）

　　　・ ケーブルの種類、コネクタの種類 など規定　（別のところで詳しく説明しています）

　

　　■ 世界中のＩＴ機器がイーサネットに対応し イーサネットは互換性を保ちつつ進化しています。

　

　

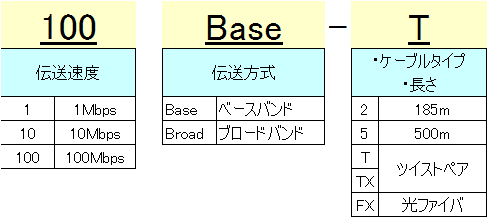

■ イーサネット規格表記の意味

　

　　ネットワーク機器の仕様書に 100Base、1GBase（1000Base）等と記載があると思いますが、

　　これは、その機器に内臓されたLANカード（NIC）が対応可能なイーサネットの規格を表しています。

　　表記の意味は、伝送速度、伝送方式、ケーブルの種類／最大延長距離 です。

　

　　

　

　　伝送速度は10Mbps、100Mbps、1G(1000M)bps 、10Gbps、、、と 種類があります。

　　ほとんどのLANカードは下位互換性があり、100Mbps のLANカードなら10/100Mbps に対応し、

　　1Gbps のLANカードなら10/100/1000Mbpsに対応します。

　

　　ベースバンドとは、周波数変換を行わず、変調前の信号のまま送受信する方式のことです。

　　ベースバンドでは、1本の回線で1つのチャンネルを通信し、複数同時のデータ通信はできません。

　

　

■ イーサネットの規格と速度

　

　　イーサネットには複数の規格があり、規格ごとに最大通信速度が決まっています。

　

　　

　

　　10BASE-T/100BASE-TXについては、現在ほぼ全ての機器がサポートしているはずです。

　　ギガビットイーサは、未だサポートしていない製品もあるので、確認が必要です。

　

　

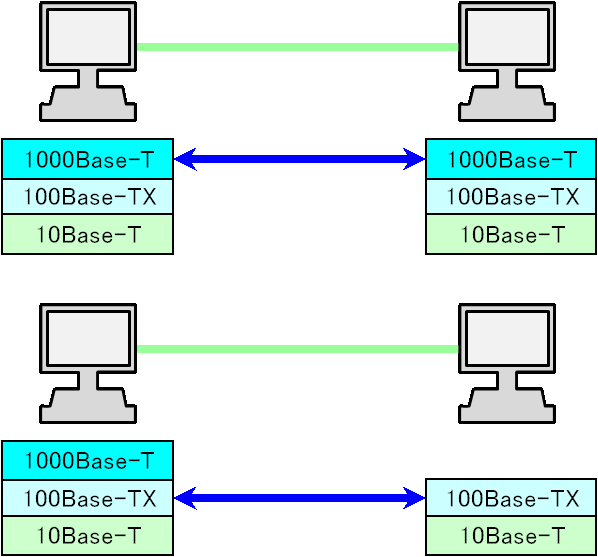

■ Auto-Negotiation（ オートネゴシエーション ）

　

　　イーサネットでは、接続した機器が共通してサポートしている最速の規格が自動的に選択されます。

　　一方だけが高速な規格をサポートしていても、その規格での通信は行われません。

　

　　

　

　　双方がサポートしている規格の中から、最も高速な規格が自動選択されます
